消防车自动脱离充电充气系统安装及使用说明书

一、 产品概述

    本产品主要使用在特种车辆的迅速出**上。 如消防车、 大型救护车、 防爆**车、 高速公路施救车等。 目前国产消防车都是通过改装厂对相应底盘改装制造， 由于各种原因造成执勤车辆不同程度上存在“三漏”现象( 漏电、 漏气、 漏油)， 造成车辆在停驶状态下因电瓶亏电而引起启动困难。 同时， 一些执勤车辆的制动均由“气”**， 在泊车一段时间后， 由于管路泄露等原因， 储气罐内气压下降， 导致这些应急车辆在出发时需要“热车”。 达不到快速出**的要求。 针对上述现有技术现状， 为执勤车辆安装自动分离式充电充气装置， 车辆在泊车时， 由自动绕线器提供的 220V 电源通过分离式弹性插头给装置供电供气， 当电瓶充满、 储气罐压力到达设定值后装置自动停止工作。 当需要出动车辆时， 驾驶员只需打开启动钥匙、 在车辆启动的同时分离式弹性插头自动与装置分离。 当不能自动分离时， 会发出声光报**， 提醒驾驶员查看故障或手动分离， 从而达到快速出动的要求。

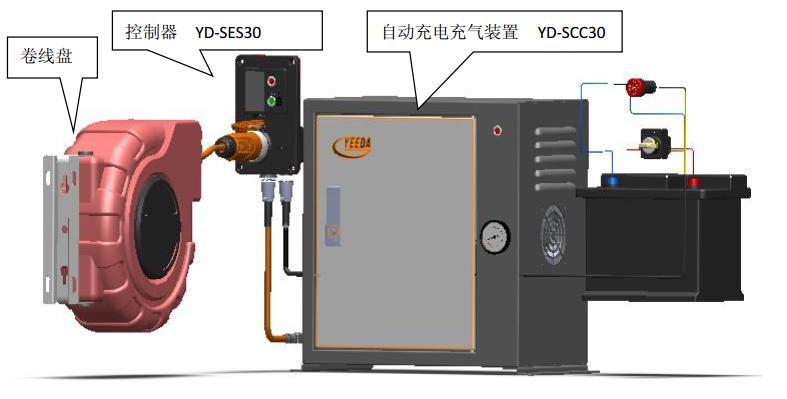

    消防车自动分离式充电充气装置主要包括： 自动脱离**器（供电插头、 特制电磁铁、 行程开关、 ） 充电系统（智能充电器、 充电状态指示灯） 、 充气系统（智能充电器、 车辆电瓶、 充电状态指示灯） 、 声光报**器、 自动绕线器、 受控电源。

二、产品参数
1、自动充电装置：

2、自动充气装置：


三、主要配置
（一）车辆智能充电装置:（满足 GB7956.1-2014 中 5.7.24、5.8.5、5.8.7、5.8.13、5.7.23、6.7.23 标准要求）。
1、自动脱落电源插头插座：
泊车时插上电源插头，装置开始工作，当启动车辆时充电插头自动脱落，车辆迅速起步。（车辆启动时，插头无法插入）脱离时间、汽车启动时＜2 秒自动脱离，满足 GB7956.1-2014 中 5.7.23 标准要求。
2、自动绕线器：
悬挂于车库内，3*2.5mm2 软质橡胶护套线长度可达 15 米，ABS 工程塑料外壳，当充电结束时自动收缩回位。
3、智能充电器：
完全自动智能充电，无须看护，能根据车辆蓄电池亏电的大小程度，自动选择**充电电流，对蓄电池进行有效保护。
供电、AC180v-240v~0.5-2.1A 50/60Hz 效率＞97％
充电、DC27.6V/2-1**(智能调节)，充电时，红色发光管指示，充电完成绿色发光管指示。
4、脱离报**及应急手动
车辆启动时随着插头脱离的同时，报**器发出“嘀”一声。由于某种因素在车辆启动时插头没能脱离，

这时报**器连续发出“嘀”、“嘀”、“嘀”声，**示操作者插头没有脱离，这时应关闭汽车电源，到充

电端口处，（有一盖板）往上抬起盖板，插头将弹出。


（二）自动充气装置

1、气泵：

功率大、充气速度快、从 6Kg~8Kg 从 0 到充满约 20 分钟。

供电、AC180v-240v～0.8－1A 50/60Hz

2、自动压力**： 可根据不同车型对储气罐的充气启始及结束压力进行方便设定，充气达到设定压

力时自动停止。 压力设定范围、1－10Kg 本机设定 6-8Kg

充气时间、6-8Kg 约 20 分钟


四、安装与使用


1、使用

车辆泊车时，给拖线盘供电，打开**盒上盖插

入脱离插头，1 秒左右红色充电指示灯亮，表示充电正

常工作，电瓶充满后红色指示灯熄灭，绿色指示灯亮。

如果气包压力低于设定压力（出厂时调到 6-8kg，用户

可根据需要重新调整）气泵开始工作气压充到设定值

自动停止。

2、安装：开孔式安装

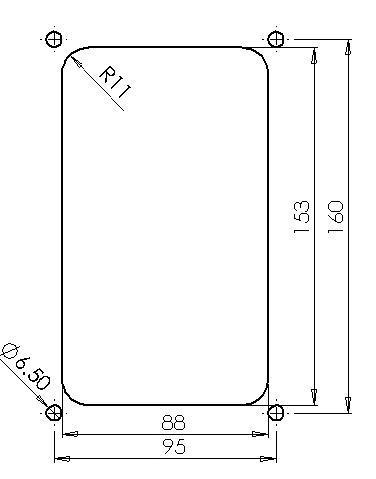

**器安装及车辆开孔尺寸

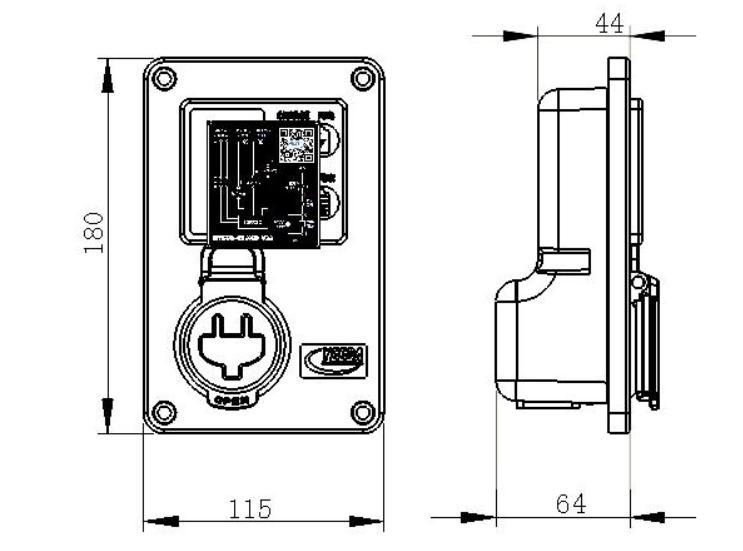

**器尺寸

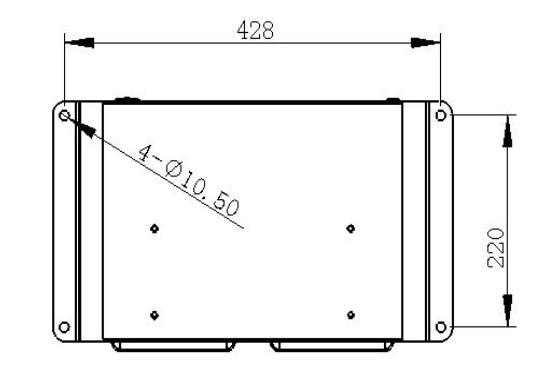

充电充气装置箱体安装孔尺寸

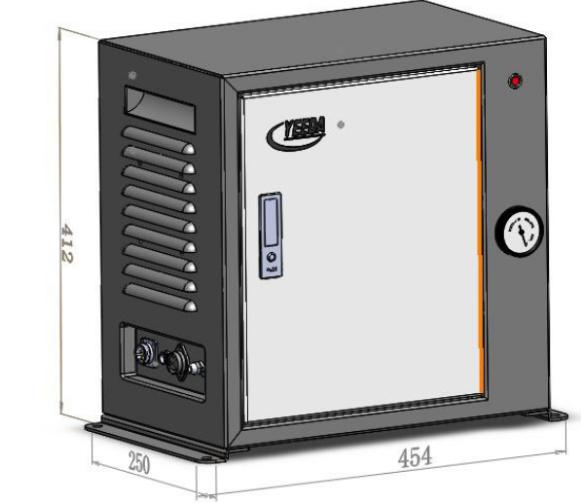

充电充气装置箱体的尺寸为
3、 接线：

分别将充电机、 充气泵电源线外接充电充气**箱的三芯插座（电源） 内、 将信号灯线外接充电充气**箱的三芯插座(信号)、 将自动充电**盒输出的三芯插头插入充电充气**箱的三芯插座、 将充电充气**箱输出的二芯护套线的红色线接汽车正 24v 受控电源（即汽车启动后才有的正 24v） ， 黑色线接搭铁线， 将空气泵的输出管接到汽车空气瓶。

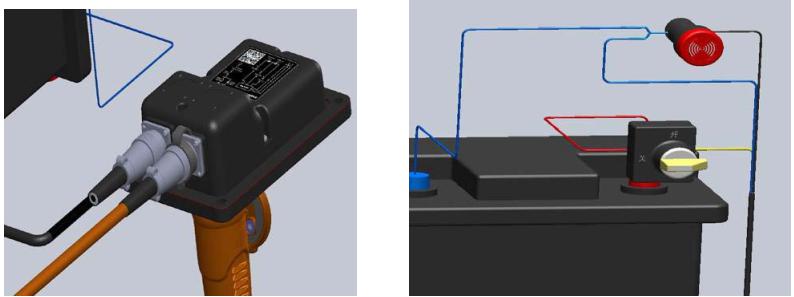

**器的连接方式（如图）

黄色接点火开关一端；
黑色接报**一端
蓝色与 24V 电源负极并线接入报**的另外一端

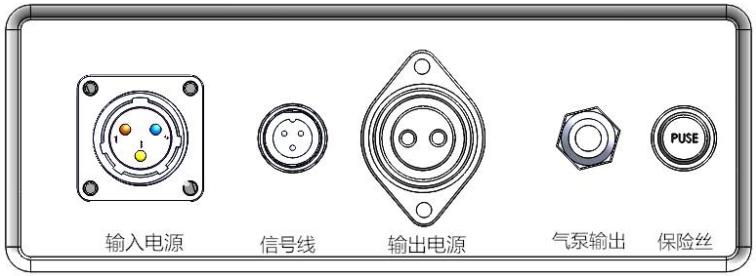

装置箱的接线方式（如图）

输入电源与**器的输出电源连接
信号线与**器的信号线连接 输
出电源与蓄电池连接 气泵输出与
储气罐连接
五 、 注意事项
1.手动脱离： 如脱离报**器（驾驶室中） ， 说明没有自动脱离， 应关闭汽车电源， 到充电端口处， （有一盖板） 往上抬起盖板， 插头将弹出。
2.插上充电插头后， 3 秒左右红色充电指示灯亮起， 表示充电正常工作， 蓄电池充满后红色指示灯熄灭， 绿色指示灯亮起。
3.蓄电池充满电时间约为 8 小时， 气罐充满气时间约为 20 分钟。黄色接点火开关一端；黑色接报**一端蓝色与 24V 电源负极并线接入报**的另外一端装置箱的接线方式（如图）
4.远离易燃、 易爆物品， 确保足够的通风， 保持干燥。
5.请严格按照使用说明书安装使用。
6.确保充电机与待充蓄电池组箱匹配。
7.确保交流输出、 直流输出连接正确。
8.装置工作过程中不要触摸输出、 输入带电端子， 谨防触电。

六、 产品型号
